【MAYA】モデリングの基本操作。オブジェクトの結合(Combine)分離(Separate)ブーリアン(Booleans)

公開日: : 最終更新日:2016/11/20 モデリング

モデリングの基本機能、結合と分離、ブーリアンについて、まとめてみました。

スポンサードリンク


【MAYA】モデリングの基本操作。オブジェクトの結合(Combine)分離(Separate)ブーリアン(Booleans)

モデリングで便利に使える基本ツール、結合、分離、ブーリアンですが、メニューリストPolygonsで、MeshからそれぞれCombine(結合)、Separate(分離)、Booleans(ブーリアン)を選びます。

ブーリアンにはUnions Difference Intersectionがあります。

mod1


SphereとConeを作ってみました。

mod2

結合(Combine)分離 (Separate)について。

SphereとConeを重ねてみます。わかりやすいように4キーを押して、ワイヤーフレーム表示にしました。

Combine(結合)

mod3
ここでMesh→Combineを選びます。

SphereとConeは一つのオブジェクトになり、マニピュレーターの位置も変わりました。

mod4

Separate(分離)

このオブジェクトにSeparateをかけてみます。SphereとConeの色がわかれ、オブジェクトが分割されたのが分かります。

mod9

スポンサードリンク


Booleans(ブーリアン)

同じくSpereとConeにBooleansを選択しそれぞれUnions Difference Intersectionを選びます。

Union

Union は選択した複数のオブジェクトを一つのオブジェクトにします。

mod6
Combineとは違い、Coneの先端が消え、一体化しています。

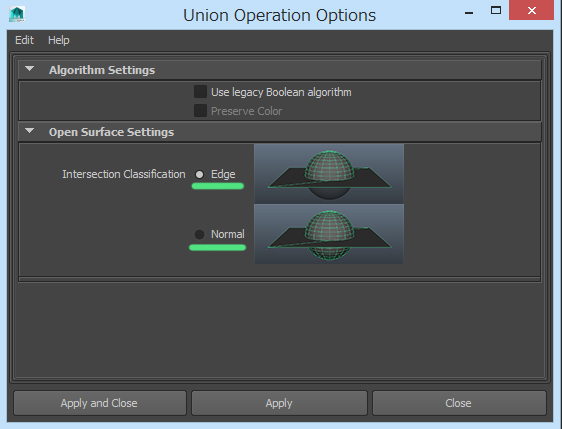

これは他の記事で造ったロケットのモデルですが、本体と羽を一体化させた時のものです。Unionを選ぶときに横の□を押してオプションを表示します。

n14
EdgeとNormalという選択肢がありますが、Normalだと結合後も本体内部に羽のモデルが残っているのが分かります。本体内部を覗くと羽の本体内部側に残った部分が出っ張っているのを確認することが出来ます。Edgeだと一体化した内部側は削除されて本体内側からモデルをみると、羽の先端に向けてエッジが走っているのがみてとれます。

ロケットのモデルづくりはこちらに書きました。

【MAYA】 (更新中)MAYA初心者講座~難しく見えるけれど、一つ一つ段階を踏めばそんなでもない?!~

n10

Difference

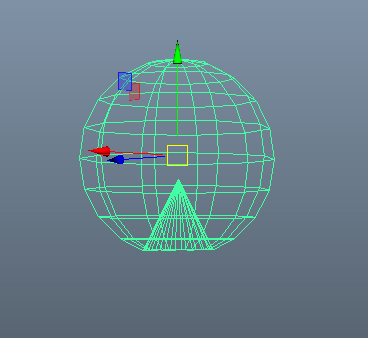

Differenceは後から選んだオブジェクトで他のオブジェクトをくり抜いてくれます。

Coneを後に選んだので、ConeがSphereと重なった部分をくり抜いています。

mod7

Intersection

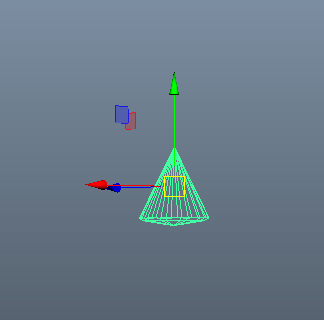

Intersectionでは最後に選択したConeとが重なった部分が残ります。

ブーリアンの注意点としては、ブーリアンで結合したモデルは分離できません。

mod8

まとめ

Combine・・・複数のオブジェクトを選んでメニューリストPolygons、Mesh→Combineでかけます。オブジェクトを結合します。

Separate・・・Combineしたオブジェクトなどを選んでメニューリストPolygons、Mesh→Separateでかけます。オブジェクトを分離します。

Booleans・・・Unions Difference Intersectionがあります。

Unions・・・複数のオブジェクトを選んでMesh→Booleans→Unionsでかけます。選択したオブジェクトを一体化します。

Difference・・・複数のオブジェクトを選んでMesh→Booleans→Differenceでかけます。最後に選択した方で他のオブジェクトをくり抜きます。

Intersection・・・複数のオブジェクトを選んでMesh→Booleans→Intersectionでかけます。最後に選択したオブジェクトと重なったところが残ります。



基本的なで便利なツールなので、活用したいと思います。
